Hướng dẫn lắp đặt hệ thống phun sương làm mát.
Ngày nay với sự nóng lên của trái đất cùng với việc đô thi hóa mạnh mẽ của nước ta thì việc phải sống trong môi trường nóng bức với đủ thứ bụi bẩn, khí thải từ các phương tiện giao thông hay từ các khu công nghiệp, khu chế xuất đã thành một nỗi ám ảnh lớn, đặc biệt là ở các thành phố lớn như TP. Hồ Chí Minh, Hà Nội, Cần Thơ, Bình Dương, Biên Hòa, Đà Nẵng....Do đó giải pháp lắp đặt phun sương làm mát là tiết kiệm và hiệu quả nhất cho mùa hè nóng bức.

Hướng dẫn lắp đặt hệ thống phun sương:



Hệ thống phun sương gồm 4 thành phần chính:

-        Máy phun sương.

-        Ống dây dẫn

-        Béc phun sương

-        Bộ lọc nước

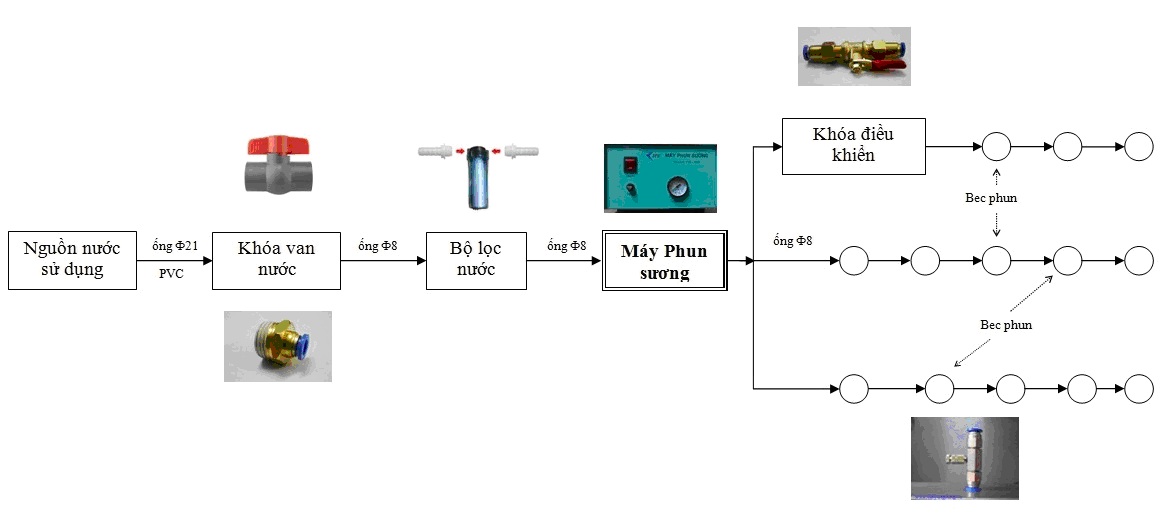

Sơ đồ lắp đặt hệ thống phun sương:



Hình 1: sơ đồ lắp đặt hệ thống phun sương.



Các bước thi công chủ yếu gồm 3 bước:

Bước 1: Gắn đầu vào của bộ lọc với nguồn nước sinh hoạt:

   Ta dùng T chia uPVC  Φ21 hoặc T ren nối với nguồn nước sinh hoạt (là nguồn nước máy hoặc nước giếng). Sau đó lắp khóa nước Φ21 vào đầu ra trước lọc. Phải dùng khóa để ngắt nước khi cần tháo lọc vệ sinh hoặc sửa chữa, tránh hiện tượng nhỏ giọt nếu nguồn nước cao hơn hệ thống vòi phun và nguồn nước máy. Tiếp theo lắp đặt đầu ren ngoài Φ21 vào đầu in của lọc



Bước 2: Lắp đặt kết nối giữa bộ lọc và máy phun sương

   Sau khi đầu vào bộ lọc được cung cấp nguồn nước qua ống uPVC Φ21. Nước được lọc cặn bẩn qua lõi lọc sơ cấp có kích thước lỗ từ 2 – 5 μm, đầu ra out của lọc ta nối đầu răng Φ21 giảm xuống ống Φ8 của hệ thống phun sương để nối vào máy. Có thể gắn bộ lọc và máy treo cố định lên tường, hoặc đặt máy tại các vị trí thích hợp.



Bước 3: Lắp đặt vị trí béc phun

   Nguồn nước áp lực được lấy từ đầu ra của máy phun sương luôn chuyển tới béc phun. Tùy theo thiết kế các vị trí lắp đặt, cần lắp béc phun sương sao cho đường nối dây là tối ưu nhất, có thể lắp nối tiếp 1 đường ống tứ máy đến béc cuối hoặc  nếu đi nhiều nhánh thì cần dùng Tê, Y để chia nhánh cho phù hợp, và nếu cần thiết thì mỗi nhánh phun sương nên có khóa để điều khiển đóng mở phun sương cho từng khu vực.

Hình 4: Cách lắp béc phun sương

Cách cắt dây để không bị rò rỉ nước: Dùng kìm cắt hoặc dao rọc giấy, cắt ngang đoạn dây sao cho càng phẳng càng tốt, tránh bị bóp méo hoặc xiên đầu cắt sẽ dễ bị xì nước, sau đó dùng tay ấn mạnh ống vào khớp đầu nối là được và không xoay ống.









Và cuối cùng ta được một hệ thống phun sương làm mát hiệu quả cho những ngày hè oi ả.

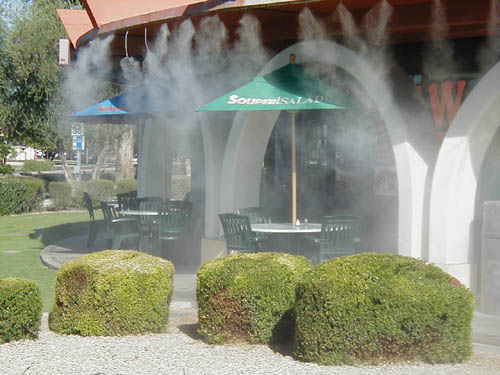

Hình 6: Hình ảnh về hệ thống phun sương.



CÁC NGUYÊN TẮC AN TOÀN KHI LẮP ĐẶT  :

. Lắp đặt máy trong nơi có mái che, không ẩm ướt là tốt nhất.

. Tránh xa nguồn gây nóng, khí và chất lỏng dễ cháy.

.Luôn giữ phích cắm khô ráo. Không được sử dụng nước hay hoá chất để tẩy rửa trực tiếp thiết bị.

. Phải đảm bảo đúng điện áp nguồn trước khi kết nối với thiết bị. Nếu sử dụng sai điện áp có thể gây nguy hiểm cho người sử dụng và làm hư thiết bị ( điện áp : 220V/50Hz ).
